Круговая лазерная гравировка на термокружках и бутылках
Круговая гравировка превращает корпус бутылки или термокружки в панорамное графическое поле. Показываем, как подготовить развёртку, выбрать лазер и проверить стык изображения.
Важно понимать: «круговая гравировка» описывает геометрию и способ подачи изделия, а не тип лазера. Покрытые термокружки могут обрабатываться CO2-лазером за счет снятия верхнего слоя. Для открытого металла чаще используют волоконный лазер. Стекло, анодированный алюминий и окрашенные поверхности также требуют собственного режима и теста.
Как работает круговая гравировка

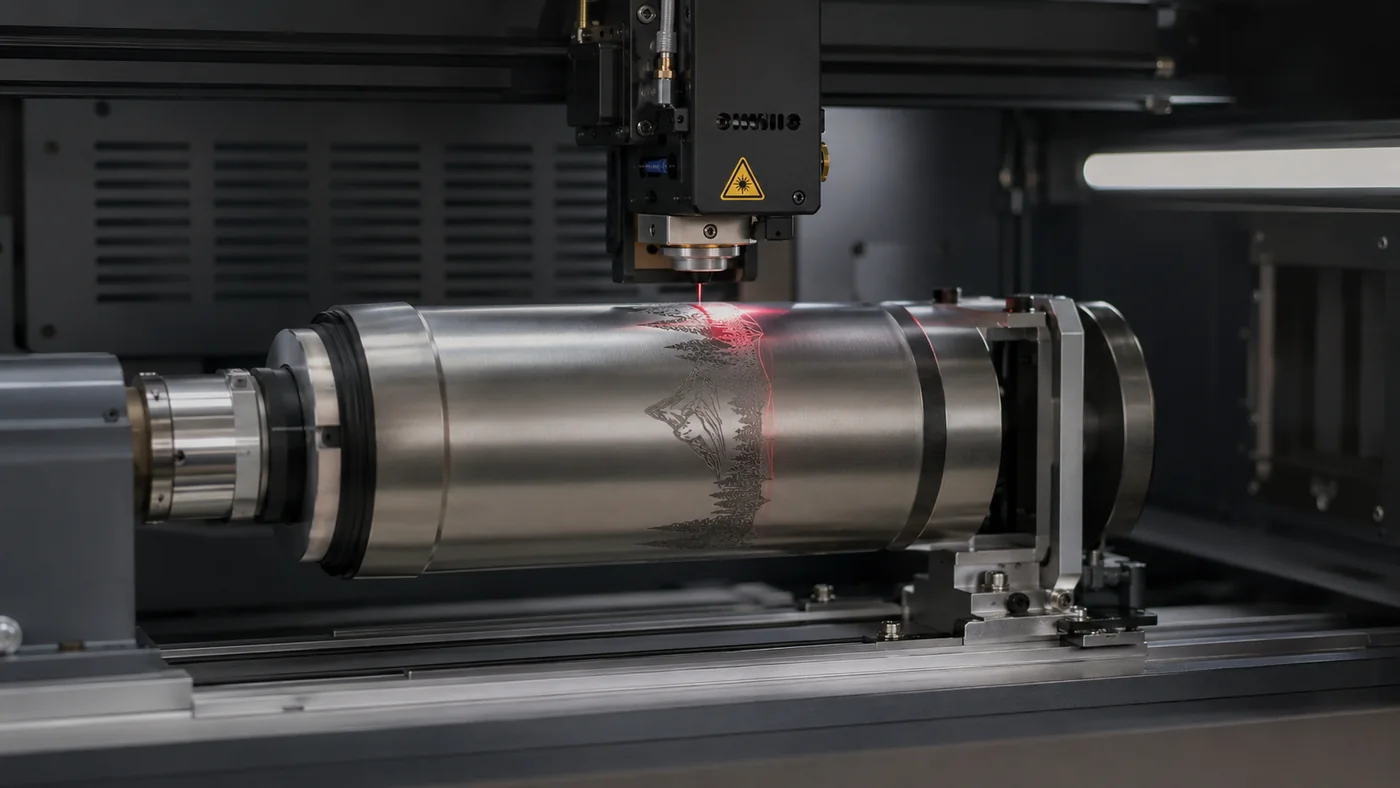

Цилиндрическое или коническое изделие фиксируют на роликовой или кулачковой поворотной оснастке. Вместо обычного перемещения по одной из осей система вращает предмет. Лазерная головка сохраняет рабочее положение, а изображение постепенно переносится на окружность.
У процесса есть четыре критических условия:
- Изделие должно вращаться без проскальзывания и биения.
- Фокус должен сохраняться на рабочей поверхности.
- Развертка должна учитывать реальную окружность и конусность.
- Начало и конец композиции должны корректно сходиться в зоне шва.
На прямом цилиндре задача проще. На конусной бутылке верхняя и нижняя окружности отличаются, поэтому прямоугольный файл может визуально деформироваться. Для сложной формы нужна компенсация макета или оснастки.
Подходящие товары и материалы
| Категория | Тип поверхности | Возможный результат |
|---|---|---|
| Термокружки и бутылки | Порошковая окраска, лак, анодирование, металл | Контрастный рисунок по окружности, персонализация, нумерация |
| Металлические стаканы | Окрашенный или открытый металл | Снятие покрытия либо маркировка металла |
| Спортивные бутылки | Алюминий, сталь, покрытие | Паттерн, шкала, имя владельца, координаты |
| Ручки | Анодированный или окрашенный корпус | Круговой текст, орнамент, повторяющийся знак |
| Стеклянные бутылки и бокалы | Стекло | Матовый след и декоративная полоса после теста |
| Наградная продукция | Цилиндрические металлические или стеклянные детали | Юбилейный текст, имена, серийная маркировка |
| Деревянные цилиндры | Дерево, пробка | Тональная гравировка и природная фактура |
При выборе изделия нужно оценить не только материал. Важны диаметр, длина, выступы, крышка, ручка, сужение, швы и устойчивость корпуса. Некоторые бутылки выглядят цилиндрическими, но имеют мягкий конус или заметное «брюшко», которое влияет на фокус.
Когда выбирать круговую гравировку
Метод подходит, когда:
- нужен дизайн 180-360°, а не маленькое нанесение на лицевой стороне;
- изделие имеет качественное покрытие, под которым открывается контрастный металл;
- требуется стойкая персонализация без дополнительного красочного слоя;
- дизайн строится на линии, паттерне, типографике или негативном пространстве;
- нужно объединить логотип, сообщение, имя и декоративную графику в одной композиции.
Для полноцветной иллюстрации, градиента или фирменного цвета лучше рассмотреть УФ-печать. Для небольшого одноцветного знака на плоской стороне иногда достаточно стандартной гравировки без поворотной оснастки.
CO2 или волоконный лазер
| Поверхность | Что обычно выбирают | Что происходит |
|---|---|---|
| Порошковая окраска на металле | CO2 или другой лазер, совместимый с покрытием | Верхний слой удаляется, открывая основу |
| Анодированный алюминий | CO2 или волоконный лазер после теста | Меняется или удаляется поверхностный слой |
| Открытая нержавеющая сталь | Волоконный лазер | Формируется маркировка на металле |
| Стекло | CO2 | Получается матовый микрорельеф |
| Дерево и пробка | CO2 | Материал локально темнеет или испаряется |
| Неизвестный полимерный лак | Только после определения состава и теста | Возможны оплавление, слабый контраст или опасные испарения |
CO2-лазер не является универсальным способом прямой гравировки любого открытого металла. Для части металлов нужна специальная маркировочная паста, покрытие или другой источник лазера. Это нужно объяснять клиенту до утверждения визуализации.
Требования к макету
| Параметр | Рекомендация | Комментарий |
|---|---|---|
| Формат | Векторный PDF, AI, EPS или SVG | Контуры должны быть замкнутыми и без случайных дублей |
| Масштаб | 1:1 | Рабочая высота и длина задаются в миллиметрах |
| Цвет | Обычно один технологический цвет | Итоговый оттенок определяет материал, а не Pantone |
| Минимальная линия | Безопасный старт от 0,2 мм | На зернистом покрытии значение увеличивают |
| Минимальный просвет | Безопасный старт от 0,3 мм | Узкие негативные элементы могут сливаться |
| Мелкий текст | Проверять по реальной высоте букв, желательно от 2,5-3 мм | Тонкая гарнитура требует большего размера |
| Растр | Возможен для фото и тональной гравировки после теста | Результат сильно зависит от покрытия и разрешения |
| Контур изделия | Отдельный непечатаемый слой | Показать высоту корпуса, крышку, дно и препятствия |
| Шов | Отдельно отметить начало и конец развертки | Нельзя ставить критичный текст на место стыка |
| Конусность | Передать диаметры сверху и снизу | Нужна геометрическая компенсация |
Все шрифты следует перевести в кривые. Маски, эффекты прозрачности и обводки лучше раскрыть или преобразовать в простую геометрию. Перед передачей файла удалите скрытые элементы и лишние точки.
Как рассчитать развертку
Для идеального цилиндра длина окружности рассчитывается по формуле:
L = π × D, где D - фактический диаметр рабочей зоны.
Однако макет не всегда должен занимать всю математическую окружность. Производство может оставить технологический разрыв, учесть край оснастки или немного скорректировать длину из-за фактического диаметра покрытия. Поэтому дизайнеру лучше получить рабочий шаблон, а не строить финальный файл только по карточке товара.
Для конуса измеряют минимум два диаметра и расстояние между ними. После этого развертка строится как сектор, а не прямоугольник. Даже небольшой конус заметен на длинной строке текста и геометрическом паттерне.
Идеи дизайна
1. Панорамный паттерн 360°
Используйте повторяющиеся знаки, линии, координатную сетку или абстрактную графику. Визуальный ритм скрывает технологический шов и делает предмет интересным с любого ракурса.
2. Лента истории
Разместите по окружности короткую последовательность: этапы проекта, ценности команды, маршрут, даты или слова на нескольких языках. При вращении предмет раскрывает содержание постепенно.
3. Персонализация как часть системы
Имя сотрудника можно встроить в общий паттерн, а не ставить отдельной строкой. Например, оставить свободное окно в композиции, менять одну координату или использовать персональный номер.
4. Негативная графика
На темном покрытии можно снять большую часть фона и оставить темный знак за счет необработанного покрытия. Такой прием дает сильный контраст, но требует контроля времени и нагрева на большой площади.
5. Техническая эстетика
Шкалы, отметки объема, координаты, серийные номера, условные обозначения и микротипографика хорошо сочетаются с металлическими бутылками и технологичными брендами.
6. Два уровня детализации
С расстояния виден крупный символ, а при близком рассмотрении - мелкий паттерн, текст или персональная деталь. Для этого сначала проверяют читаемость тонких линий на тесте.
7. Контролируемый шов
Не всегда нужно полностью прятать стык. Его можно превратить в вертикальную линию, стрелку, «молнию» или ось композиции. Тогда небольшая разница между началом и концом выглядит намеренной.
Что влияет на результат
Покрытие
Две одинаковые по цвету термокружки могут иметь разные типы порошковой краски. Один слой снимается чисто, другой оставляет серый оттенок или неровный край. Тест на фактической партии важнее общего образца прошлогодней модели.
Биение корпуса
Неровное дно, мягкая стенка или неточная геометрия вызывают изменение фокуса. Это особенно заметно на мелком тексте и тонких горизонтальных линиях.
Шов покрытия
На порошково окрашенных изделиях может быть производственный шов или зона иной толщины. Его нужно найти до выбора лицевой стороны.
Тепло
Большая сплошная обработка нагревает поверхность сильнее, чем тонкие линии. Возможны изменение оттенка, деформация тонкого предмета или следы вокруг изображения. Дизайн с воздухом часто выглядит лучше и безопаснее.
Контраст основы
Гравировка снимает или меняет поверхность, но не добавляет заданный цвет. Итог зависит от металла, анодирования, стекла или дерева. Визуализацию нужно подписывать как ориентировочную.
Частые ошибки
| Ошибка | Риск | Решение |
|---|---|---|
| Принять круговую гравировку за полноцветную печать | Клиент ожидает фирменный цвет, которого технология не дает | Показать физический образец материала |
| Не измерить конусность | Строки и геометрия уходят по высоте | Построить компенсированную развертку |
| Разместить логотип точно на стыке | Даже малое смещение становится заметным | Перенести шов в фон или безопасную зону |
| Использовать слишком тонкий шрифт | Части букв пропадают | Утолщить штрихи и сделать тест |
| Гравировать неизвестный пластик | Возможны оплавление и опасные продукты разложения | Получить состав/SDS или отказаться от материала |
| Согласовать только цифровой мокап | Контраст на реальном покрытии отличается | Согласовать фото или физический образец |
Контроль качества
Перед запуском тиража проверяют:
- надежность фиксации изделия;
- отсутствие проскальзывания;
- постоянство фокуса по высоте;
- реальную длину окружности;
- положение шва;
- контраст и цвет открывшегося материала;
- читаемость мелкого текста;
- отсутствие перегрева и следов дыма;
- повторяемость положения от изделия к изделию.
Для тиража с персонализацией нужна таблица переменных данных и контрольный лист. Имена проверяют до производства, а готовые изделия раскладывают в том же порядке, что и исходный список.
Круговая гравировка, обычная гравировка или круговая УФ-печать
| Критерий | Круговая гравировка | Обычная плоская гравировка | Круговая УФ-печать |
|---|---|---|---|
| Площадь | Большая часть окружности | Небольшая локальная зона | Большая часть окружности |
| Цвет | Определяется основой и покрытием | Определяется основой и покрытием | Полноцвет, белила, иногда лак |
| Персонализация | Удобна | Удобна | Возможна, но зависит от потока производства |
| Тактильность | Снятый слой или маркировка | Снятый слой или маркировка | Дополнительный красочный слой |
| Ключевой риск | Сведение шва и геометрия | Фокус на ограниченной зоне | Адгезия, совмещение и форма изделия |
| Лучшие дизайны | Линия, типографика, паттерн | Логотип, имя, номер | Иллюстрации, градиенты, фирменные цвета |
Реализованные примеры Impulse Media
В кейсе «Набор CryptoGrab для конференций» круговая гравировка использована на кружке Good Morning и вакуумной термокружке Palermo. Дизайн рассчитан отдельно под два цилиндрических корпуса, а DTF и зеркальная гравировка дополняют систему на текстиле и ручке.
В проекте «Bluetooth-колонка HUMANORA» круговая гравировка слогана по корпусу соединена с УФ-печатью логотипа сверху. Такой пример показывает, как разные технологии распределяются по геометрии одного предмета.
Для страницы стоит использовать макрофото стыка развертки, общий вид изделия и короткое видео вращения корпуса в оснастке.
FAQ
Можно ли сделать гравировку ровно на 360° без видимого стыка?
Можно добиться аккуратного сведения, но результат зависит от геометрии изделия, точности вращения и дизайна. Для бесшовного паттерна закладывают технологически нейтральную зону или контролируемый переход.
Можно ли гравировать конусную термокружку?
Да, если оснастка поддерживает форму и есть возможность компенсировать разницу диаметров. Макет должен быть подготовлен по развертке конкретного изделия.
Какой цвет будет у гравировки?
Цвет не выбирается по Pantone. Он формируется материалом под покрытием или реакцией поверхности на лазер. Для точного ожидания нужен тест.
Подходит ли метод для нержавеющей стали без покрытия?
Да, но обычно применяется волоконный лазер или специализированная технология маркировки. Обычный CO2-лазер может потребовать маркировочного состава.
Можно ли нанести фотографию?
Тональная растровая гравировка возможна на части материалов. Для кругового предмета она сложнее, чем линейный дизайн, и требует теста разрешения, контраста и сведения.
Как подготовить имена сотрудников?
Передайте таблицу с одной строкой на изделие, точным написанием, номером и вариантом макета. Желательно утвердить правило сокращения длинных имен заранее.
